茂名海边私人会所的杜比全景声影院+K歌娱乐室

前言


美国心理学家亚伯拉罕·马斯洛将人类的需求像阶梯一样从低到高按层次分为五种,分别是:生理需求、安全需求、社交需求、尊重需求和自我实现需求。


而当成功人士拥有事业、豪车、别墅,生活水平变高,可以说基本上是实现了人的大多数需求层次。当物质的需要得到满足,精神层面的满足自然就变成了工作之余尤为重要的需要。当高端家庭影院+K歌房走进私人别墅、豪宅会所,视、听、唱多重享受的满足感就此拉开序幕:或与家人一起、或朋友小聚、或商务接待、或休闲度假——泡壶香茗、品着红酒,身心放松之余欣赏国内外大片带来的超强视听冲击又或高歌一曲,让生活变得更舒适、更享受、更轻松。


而这一切,由高级私人家庭影院开始,一切让视听享受作主。





基本情况简介


2017年12月份,我公司接到客户的订单,要求为一家私人度假会所设计一个影院+K歌的方案,施工场地为毛坯,面积约有200平方,客户为茂名当地大型地产集团老总,该会所的功能为老总平时休闲度假及商务接待,所以对整个装修及声学有极高的要求,要在2018年春节前交付使用,整个施工期只有35天。

基于该会所有商务接待功能,为能适合不同兴趣的到访者,我公司技术部构思分为两个空间来操作,一间为纯影院模式,电影院,面积:8100*8800*4000 (mm),配置为7.2.4声道的杜比全景声,按客户要求分三行阶梯座位,共23座。一间为纯K娱乐室,面积:14420*8200*4000 (mm),可同时容纳30人。这样的布置可以将观看电影和唱K的功能完全充分发挥,并且在装修时候的能将声学设计、灯光布置、座椅摆放各尽所能,互不冲突。以上的规划建议得到了客户的充分肯定和认可。经过了技术部几天的连续加班作战,做出了一份彰显主人气派和内涵的装修、器材配置方案。



项目概况:



1.整体工程造价:90万元。(含设备、装修、声学材料、灯光)

2. 施工时间:35天(客户要求在2018年春节前交付使用)

3.设计、施工单位:广东 高州市华豪华视听工程有限公司

4. 技术总监:陈麦

5.位置:会所地面一层

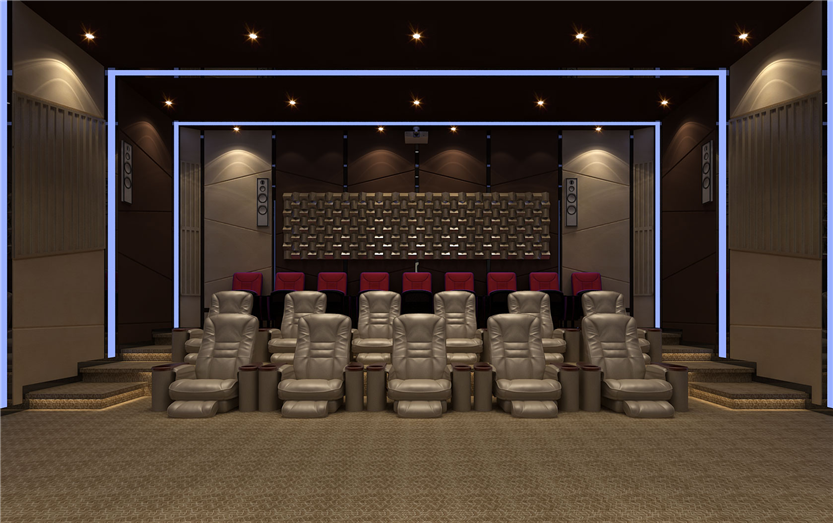

效果图








影音设计师


陈麦,美国“THX”&“HAA”双认证家庭影院工程师,一个70后的声音执着者,具有丰富的美学、声学、音视频调试的实际操作经验,现任广东高州市华豪华视听工程有限公司法人代表、市场及技术部总监。

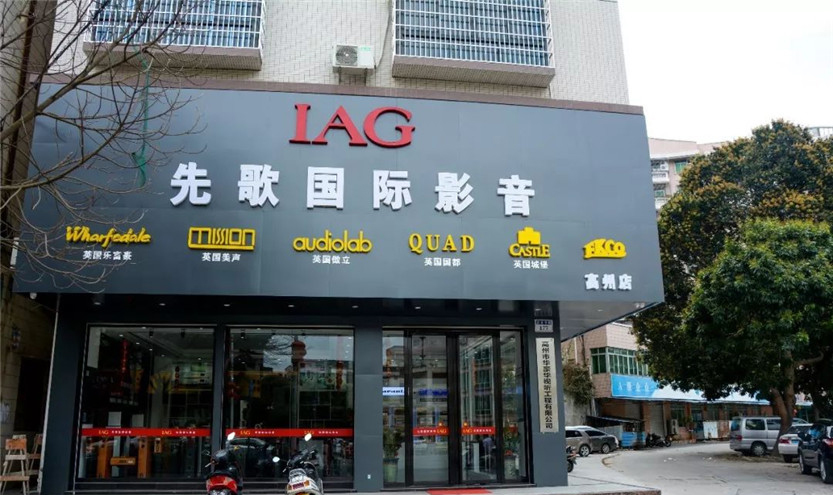

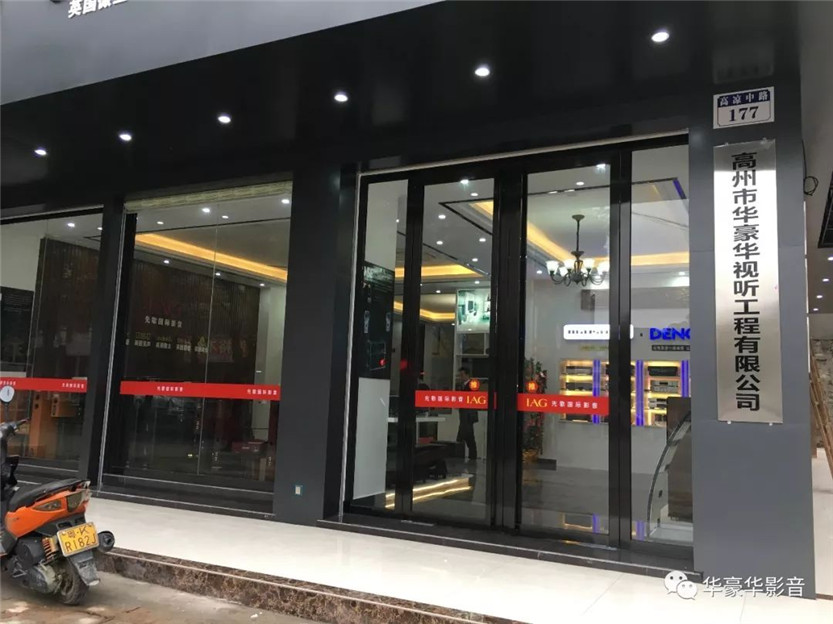

设计施工单位


广东高州市华豪华视听工程有限公司是“中国客厅影院产业联盟”的成员单位,连续多年获得“广东省守合同重信用企业”称号。多年来致力于家庭影院、私人影音和视听室等工程的声学设计与视听器材的完美搭配,令声学、美学得到无缝融合,铸造最富现场感的视听盛宴。公司团队善于从用户需求和设计要素出发将视听器材和用户使用环境等因素融入一个整体,设身处地的将方案置于具体使用情境中全面分析,更好地定义视听系统的角色和行为,为用户营造出最佳声学、美学效果,增加生活的质感。




设备配置


信号源:

播放器:优视加V-800 4K播放机

硬盘阵列: ORICO 3.0五盘位


视频设备:

投影机:SONY VPL-VW268  4K投影机

幕布:JK 250寸4K N4/W1-pro级16:9纳米高清透声幕


音频设备

全景声功放:Marantz  SR-7010 杜比全景声功放x1台

前置声道: Wharfedale 定制系列主音箱MI802 x2个

中置声道: Wharfedale 定制系列主音箱MI802 x1个

环绕声道: Wharfedale 定制系列音箱MI-201 x2 个

后置声道: Wharfedale 定制系列音箱MI-201 x2个

天空声道: Wharfedale 定制系列音箱DC-8 x4个

低音炮:   Wharfedale SW-15  x2个


线材配件

电源净化器:Weiduka 10位x1个

HDMI线:FIBBR Uitra pro光纤2.0版 15米x2条

                FIBBR Uitra pro光纤2.0版 2米x1条

功放电源线:BONA  p-301MKⅡ  2米x1条

音箱连接线:MPS c-200mk3 x200米


K歌娱乐室设备:

主音箱:OHM  LM-5 x2个

补音箱:OHM  LM-4 x4个

返听箱:OHM  LM-1 x2个

低音炮:OHM  LM-218 x2个

前级: OHM  CLEO-前级x1台

处理器:OHM  CLEO-2、4处理器x1台

后级功放:OHM  LA-3 x2台

          OHM CFU-A3 x1台

          OHM CFU-A1 x1台

电源时序器:Road Ready R-820x1台

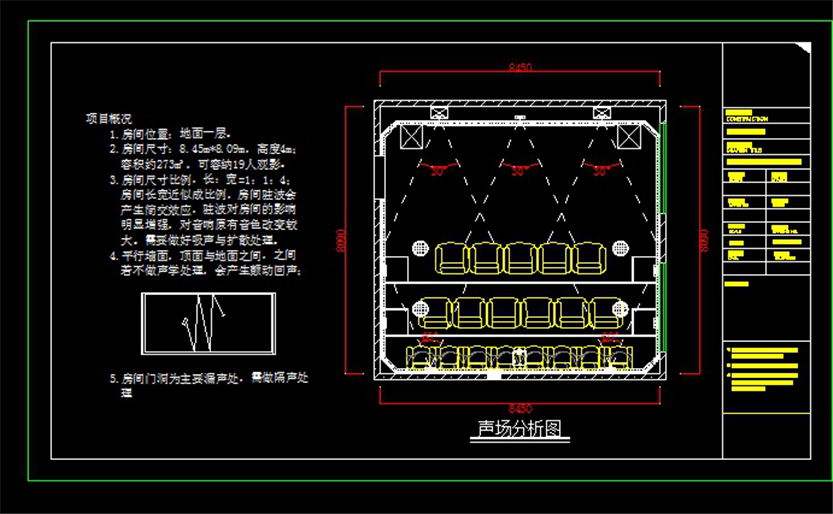

声学处理


电影院尺寸:长8800mm ,宽8100mm,高4000mm,房间长宽比例近似成正比。我们先通过使用XTZ 声学测试仪,进行多次全方位反复测试与修正,得出房间共振频率以及需要进行EQ处理的频率参数值。房间驻波会产生简交效应,驻波对房间的影响明显增强,对音响原有音色改变较大,需要做好吸声与扩散处理。平行墙面。顶面与地面之间做声学处理,避免产生颤动回声。房间门洞为主要漏声处,需做隔声处理。然后根据发现的问题进行综合处理,确保该房间内任何一个位置都是皇帝位的听觉娱乐享受。


按照“THX”的声学标准,为避免过多硬面为主的装饰物对中高频反射过强,造成过多漫反射,影响多声道影院音效的清晰度,侧墙前墙区域布置强吸声结构,中部区域布置全频吸声结构,以控制来自侧墙的中高频反射,让听音位置的直达声更加干净,银幕前侧墙用超纤材质的硬包作吸音处理,利用真皮沙发减少高频反射声。



侧墙后段区域布置吸声扩散复合结构,重点吸收中频声能,以使混响时间频率特性曲线更加平直及增强高频扩散,左右及后墙角用了二次余数29踏步扩散体12块。


后墙区域布置扩散体,使得聆听者的后墙空间包围感增强,影院效果更具有震撼力,后墙用了三角扩散体16块进行声音的均衡扩散、调节。


吊顶采用全频吸声扩散复合结构,地面采用地毯满铺,既可以满足装饰效果,又可以控制顶面与地面之间的颤动回声。因此,地面铺设12mm厚度的地毯,天空用6阶二次余数扩散体40块。


顶部美化处理


座位顶部的星空顶设计常常被作为私人家庭影院的首选,它除了可补充基本照明系统外,璀璨繁星,色彩绚丽,光影柔和,气派而不失雅致,营造出愉悦、轻松的气氛,更使整个环境空间充满了童话般的迷幻色彩。

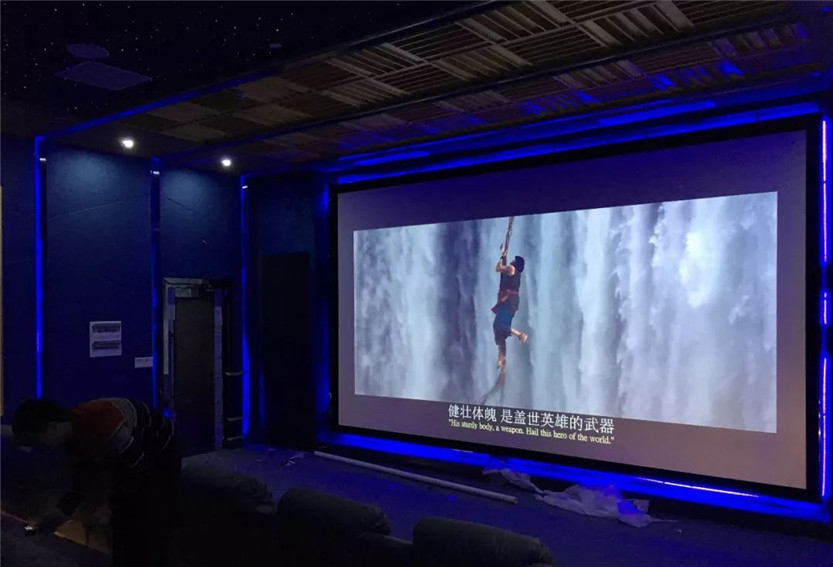

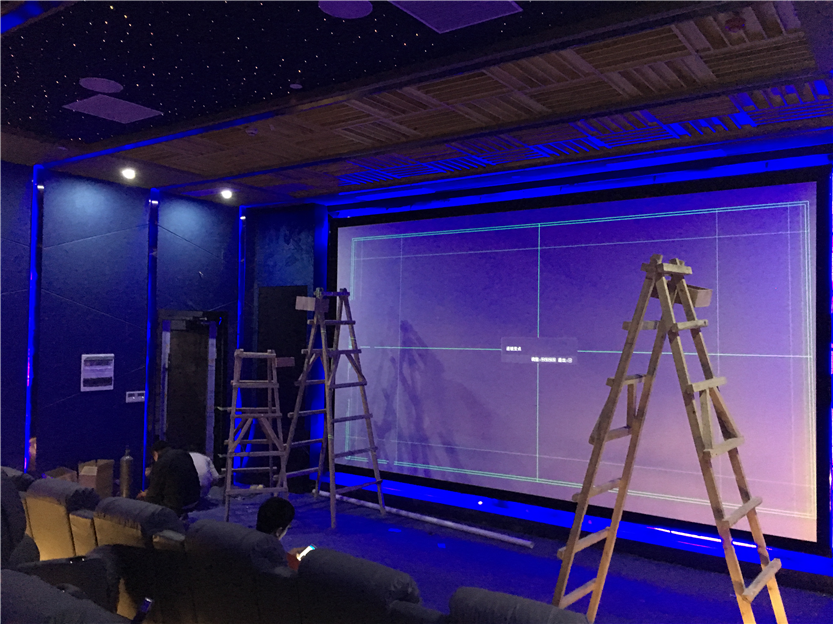

投影设备


作为影院的主角,我们采用索尼VPL-VW268,画面的物理分辨率达到了4096×2160,并且能够支持HDR10与HLG两种主流的HDR规范,可满足UHD 4K超高清蓝光的观看要求。此外,VPL-VW268还具有索尼独特的真实创作功能、特丽魅彩显示技术以及Motionflow动态影像补偿技术,可以有效地提升画面在细节锐度、色彩表现以及动态影像方面的表现力。完全可以满足客户对影像的高标准要求。

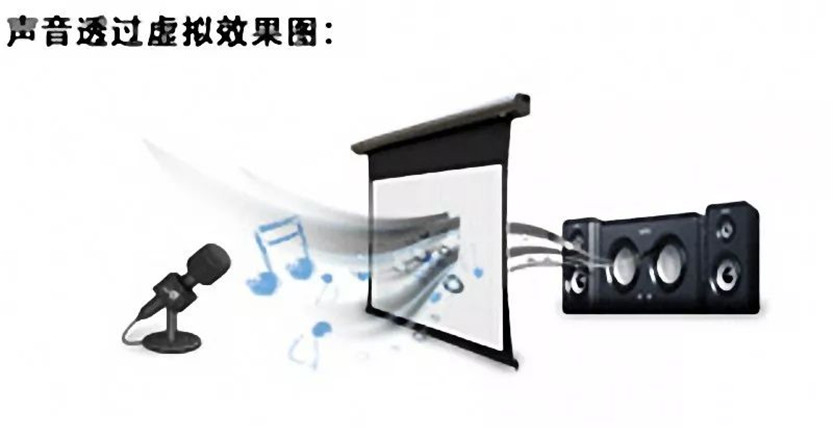

投影幕布则采用JK 250寸4K16:9纳米高清透声幕,这块巨幕属于美国原产进口第四代纳米高清ND编织透声幕(ND代表没有摩尔纹),不同的距离观看都不会有摩尔纹现象。幕布材料由玻璃纤维进行声学穿透编织而成,每平方英尺超过76000的微小开口,保证高品质音效的输出,和我们给用户所搭配的wharfedale(乐富豪)MI系列嵌入式音箱可以说是珠联璧合,相得益彰。

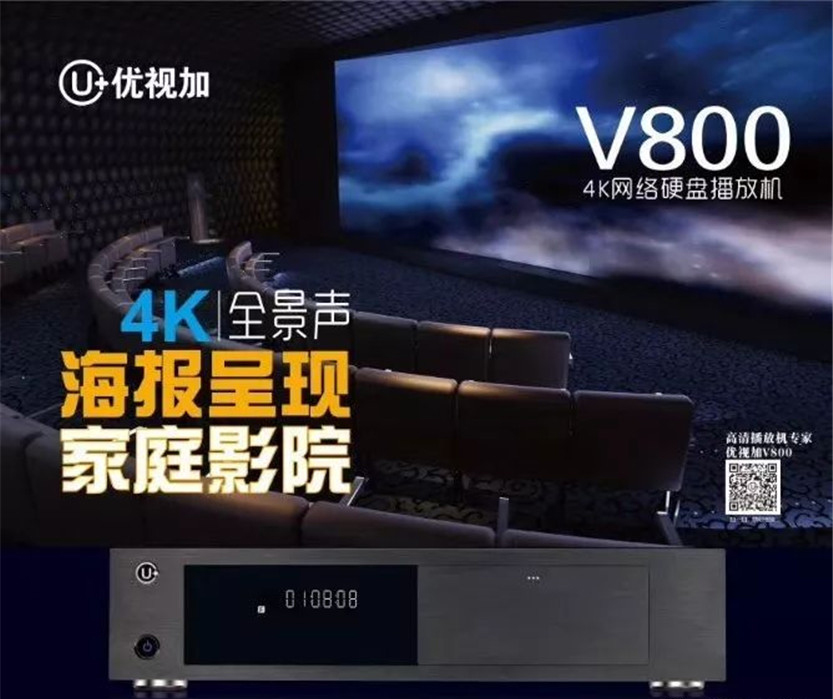

播放器


为了让客户可以得到最极致的超清影视效果以及随时更新最新的高清影视资源,多媒体硬盘播放器设备我们采用了优视加V-800 4K播放机,该机支持HDR(高动态范围),Dolby VISION(杜比视界) 技术;支持10BIT色深,60P帧极清4K超清视频;支持Dolby Atmos及DTS:X全景声源码输出;支持8T超大容量硬盘,让客户享受海量高清电影;支持蓝光原盘及ISO文件智能导航流畅播放;完美支持FLAC,APE等无损音乐播放,支持手机遥控及推送功能,通过手机来控制播放手机和播放机里的音视频文件及网络视频。再搭配一个ORICO 3.0五盘位硬盘阵列,客户可以同时使用6个4TB的硬盘,有接近1000部电影、演唱会的节目内容可供选看。


客户对我们采用播放器的简单易用、功能强大深感满意。

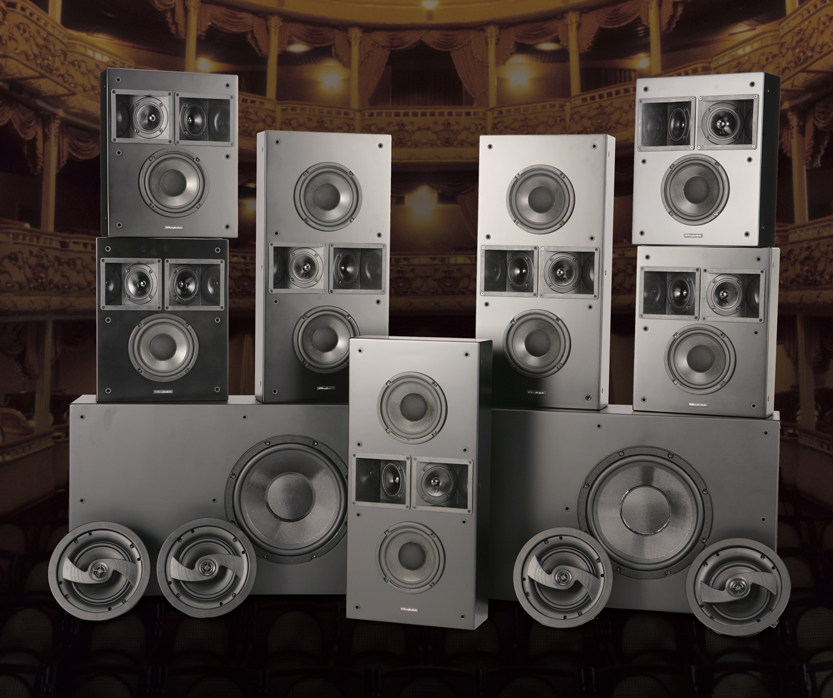

扬声器系统


私人家庭影院的美学设计要从整体环境出发,色彩、风格、主题、装饰、格调等要相互统一相映成辉。我们为这家私人会所的家庭影院设计的深蓝色色系和星空顶强调了未来与科幻元素,置身其中,仿佛乘宇宙飞船遨游于太空之中。为了让音响系统与环境取得和谐与统一,经过公司团队的精心构思,我们决定采用隐藏式的扬声器系统设计,因为嵌入式(隐藏在墙体)家庭影院音响,使用家的试听室更加简洁,不会影响整体装修效果。通过透声幕布和透声墙后面的音频系统和声学材料都可以非常好的将音箱效果传递出来,而且显得整个空间宽阔而简洁。



为此,我们选用了wharfedale(乐富豪)MI系列嵌入式音箱,Wharfedale(乐富豪)定制安装系列放弃了传统入墙式塑料外壳箱体而坚持采用木质箱体,其箱体谐振和密封性与传统塑料扬声器的优势之处在于其因为材质不同,音质上有塑料音响容易产生共振。而之所以使用木质扬声器的原因,是因为箱体比塑料的重,那么不容易因震动造成音色的失真。其次是木质比塑料能更好的吸收谐波,就像是电网里的高次谐波一样,也不会有太多杂音,而且木质音响比塑料音响外观上更大气。继而不管是聆听音乐或是观赏电影,用家所安装的Wharfedale(乐富豪)定制安装系列都可以实现无瑕精准的3D立体音效——清澈细腻、逼真震撼。无论坐在哪里,定制安装系列扬声器都能让用家尽享发烧级高保真系统一般的动人音效,而且效果非常的棒,让科技带来震撼的声频效果。


Wharfedale(乐富豪)定制安装系列特点为小体积、大声压、大动态。均采用来源于Wharfedale研究的高强度碳纤维+Teflon(特氟龙)复合音盆及大动态。长冲程的扬声器,有效的避免了分频器衰减,提升了3dB-5bB的有效声压级;同时避免了人声各频段的相位失真,结合其垂直阵列扬声器的设计方式,有效扩展声音的水平覆盖范围。本系列除其大声压大动态,分段相位偏移角度小外,其传递影院音响的对声场宽度、速度、深度、包围感及人声对白清晰度等重要的音质信息。


这个电影院有接近300m3的空间,为保证低频有足够的量感,我们在银幕两边使用2个Wharfedale(乐富豪)SW-15的15寸巨炮,无论从量感、速度、宽松度等各方面,足以驾驭整个声场。

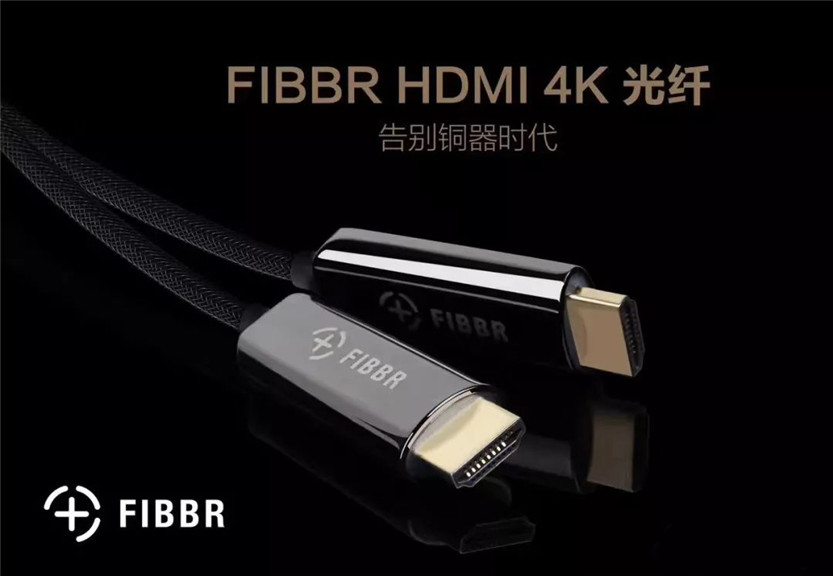

线 材


作为承载4K Ultra HD和HDR信号高速传输功能的HDMI线材,其传输品质也变得越来越重要。传统铜线材质与生俱来的长距离信号衰减特性,显得与时代脱节和落伍了,我们采用的菲伯尔FIBBR光纤无损传输HDMI线材改善了铜线传输信号衰减引发的各种影音设备相关问题。菲伯尔FIBBR线材使用的BendRobust?光纤足以让客户完全不用担心正常使用中光纤断裂的问题。





设计心得与感言


家庭影院可以说融合了现代视频技术、音频技术、声学设计技术或再加上现代互联网等技术于一体的小型音视频放映系统。可以说是多种不同系统的有机集成,涉及面很广,包括声学处理、视频调整、装修风格,以及灯光与智能控制、空调、降噪处理等多项内容,还涉及到各类设备的选择、安装与调试,相当复杂,对设计者的能力和经验要求非常高。因为其中包括了声学设计、视觉设计和美学设计,三者缺一不可,只有相辅相成相互融合才能打造出一个完美的私人影院解决方案。


如何让客户感到舒适、放松,获得震撼的影音效果才是私人家庭影院设计的根本出发点。华豪华视听工程公司的设计思路始终认为:我们给您的不是设备也不是功能,而是一种生活方式。



短短一个多月的工期,从入场到最终交付客户使用,我和公司的整个团队精英们披星戴月、夜以继日的运作着这个工程项目。作为一个音响人,同行们相信都有着差不多的经历,个中滋味恐怕不是一段简短图文可以道尽的。



 当装修好的私人影院里,微弱的星光缓缓在“天空”闪亮,当250寸的4K投影巨幕上出现《巴霍巴利王》的唯美影像,当大厅里响起背景音乐那气势磅礴的杜比全景声声轨,当看到客户在真皮沙发上惬意的舒展身心,投入到极致的视听享受中,一切的付出与努力便变得格外有意义。
