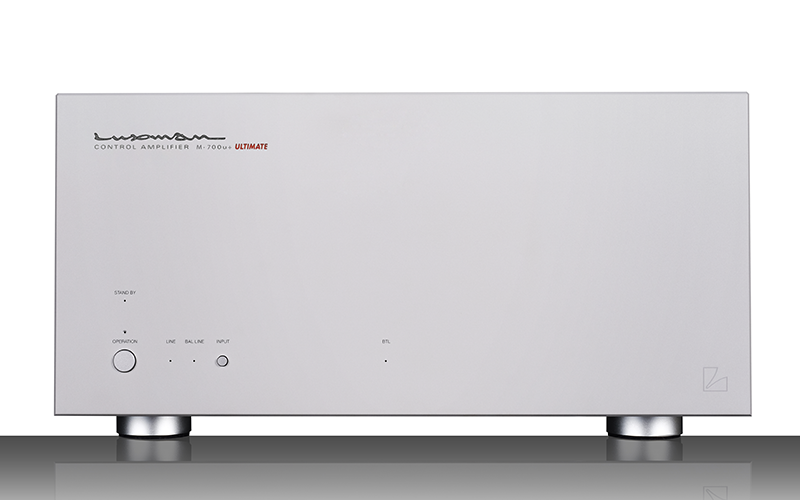

M-700u+后级功放
型式
立体声纯后级放大器
连续额定输出功率(立体声)

150W+150W/8Ω,300W+300W/4Ω

瞬间最大输出(立体声)

1200W/1Ω

连续额定输出(BTL)

600W/8Ω

瞬间最大输出(BTL)

2400W/2Ω

输入灵敏度

1.24V/150W,load 8Ω

Gain 29dB

输入阻抗

Line:51kΩ

Balline:34kΩ

总谐波失真

<0.008% or less/1kHz.150W,load 8Ω

<0.1% or less/20Hz-20kHz

频率响应

-0.1dB/ 20Hz-20KHz

-3.0dB/1 Hz-130KHz

信噪比

117dB(IHF-A weighted,input short)

阻尼系数
710
耗电量

540W

280W(under no signal)

1.0W(at standby)

输入端口
1组RCA,1组XLR
附件
电源线,专用遥控线,使用说明书,安全警示书
电源电压
230V~(50Hz)
尺寸mm(HWD)
224×440×485
净重
48kg/台
颜色
银色
全国统一零售价
¥82500元/台



为了引出最高的音乐表现

为了从音响系统中引出最高的音乐表现,通过进一步并联连接的4路平行推挽构成的输出单元,凭借所获得的宽松驱动力,从深沉的低音到清晰伸展的高音端,实现了层次清晰、细节丰富的音质。独特的ODNF回路在最新版本4.0中进化,既实现了跃动感又具备超低失真。精心打造的磨砂白色饰面设计优雅地包裹着强大的动力。通过BTL连接,还可以作为600W(8Ω)的超高功率单声道功放使用。


实现1,200W(1Ω)的压倒性功率线性度全平衡输出配置大功率ODNF功放

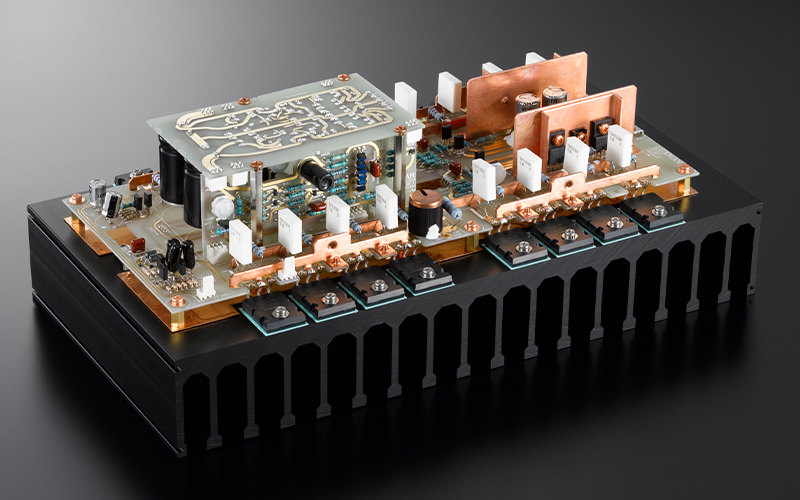

功率放大器的作用是,忠实地放大从前级放大器传输过来的音乐信号,并准确地驱动扬声器单元。为此,需要输出回路的强大驱动能力和毫不妥协的线性度。M-700u+不仅拥有150W 150W(8Ω)、300W 300W(4Ω)的充沛额定输出,还实现了瞬时最大输出1,200W 1,200W(1Ω)。它能够轻松应对需要瞬间大能量的音乐源,并且不受扬声器阻抗变化的影响,在任何情况下都能驱动扬声器。此外,通过BTL连接,还可以将其作为额定输出600W(8Ω)的单声道放大器使用。实现这种强大功率的电路配置,采用了Luxman多年积累的放大器开发经验,使用了最有利的音质的三级达林顿4并联推挽放大电路,每通道采用2模块组合的4×2输出。确保了710的放大阻尼系数,抑制了扬声器的反电动势影响,实现驱动扬声器单元所需的压倒性功率线性度。放大电路采用了仅失真成分负反馈ODNF回路最新版本4.0。ODNF4.0通过将误差检测放大器第一级三并联,提高了失真检测精度。通过将反馈量降至最低,降低了高音域和小音量时的失真,准确再现微小的音乐信息,进一步增强了静谧的表达力,细腻而丰富地描绘出音乐的情感。

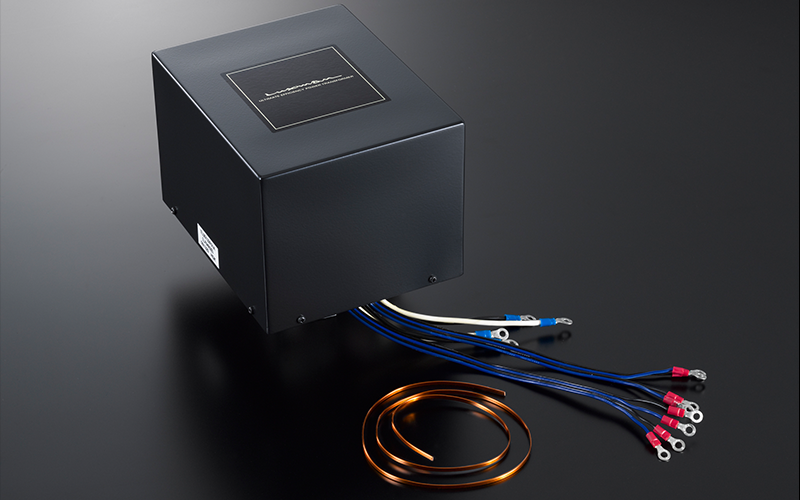

大容量超级调节电源变压器

强大的功率由电源部提供支持,该电源部使用扁平型铜线卷绕,无间隙地卷绕以消除损失空间,实现了线间容量的极小化、增强了结合力、提高了磁界的稳定性等高性能EI型超级调节变压器。1,250VA(瞬间最大2,500VA)的大容量实现了对任何负载变化的毫不含糊的调节性能。能够充分驱动扬声器所需的电源。


彻底的低阻抗传输

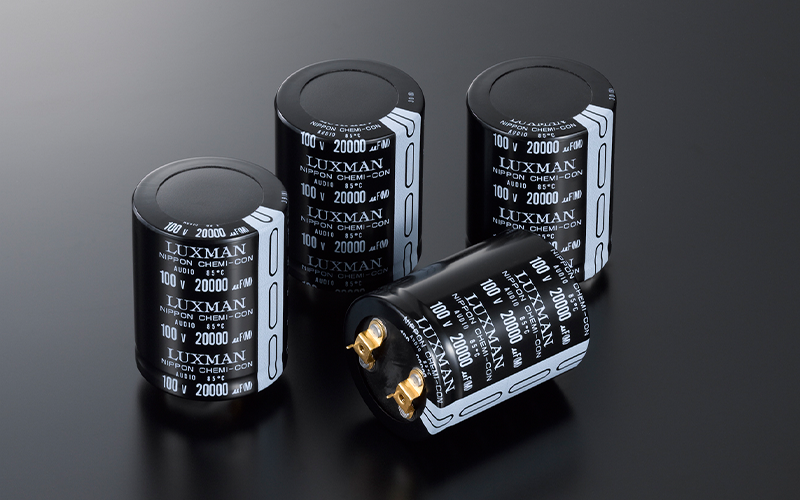

为了将20,000μF×4的大容量电容器提供的强大电源电流瞬间无损失地引入到放大电路,电源部分和输出段之间的主要电流线路通过极厚的OFC母线进行硬连接直通。此外,为了无损失地传递由大规模输出电路提供的高驱动力,配备了4触点并联连接的低电阻大容量扬声器继电器。实现了压倒性的数值——阻尼系数710。

12W输出以下纯A级运行

在12W的输出功率下能够纯A级运行,几乎涵盖了常用音量的大部分,从而实现了高功率和纯A级带来的密度感音质的兼顾。

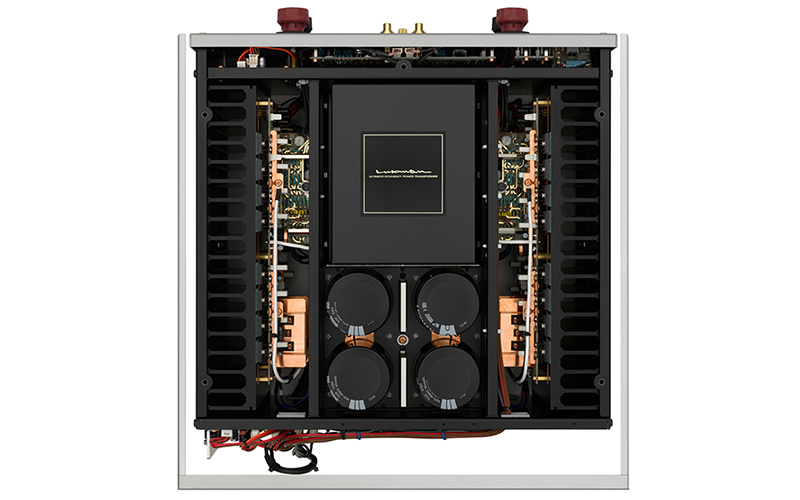

重量级部件的高刚性底盘结构

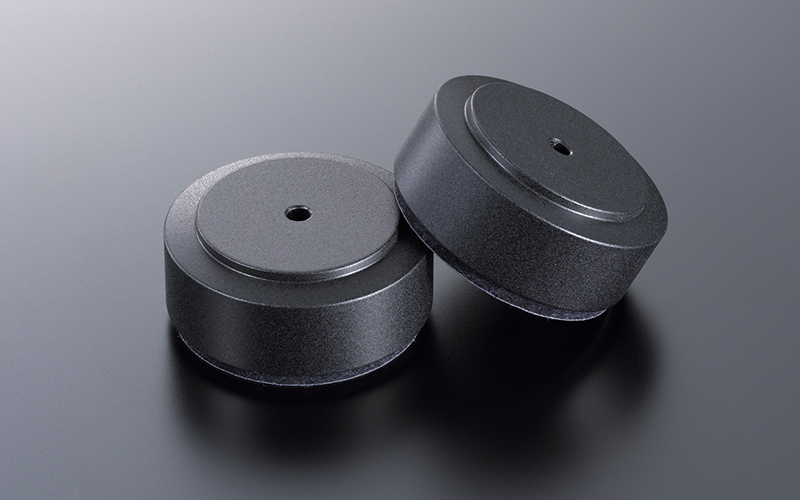

由于接地环路,电流会在底盘上产生感应电流,导致音质下降的原因包括阻抗上升和磁场产生等。为了防止这种情况,采用了不构成接地环路的无环路底盘结构。脚垫采用阻止外部振动并迅速将内部产生的振动排出的渐变铸铁材质。该设计不仅牢固地固定了重型部件,还展现了压倒性的外观,同时外表清新的阳极氧化白色,实现了强烈静音的设计。

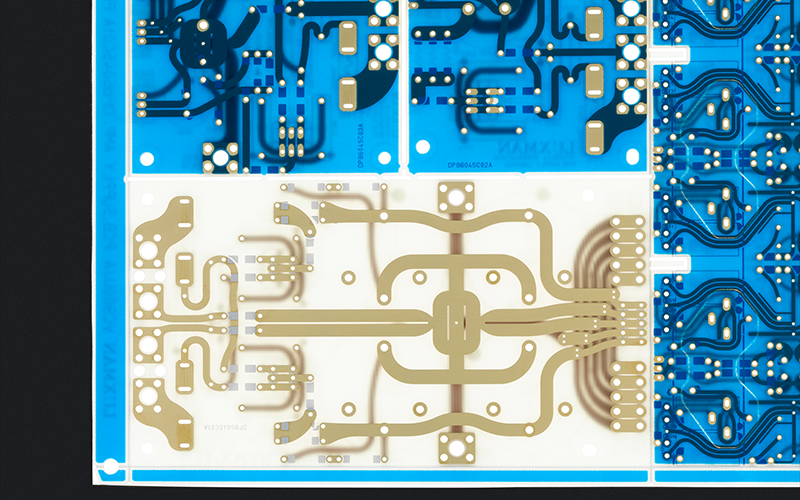

使用极厚铜箔的剥离涂层PCB板

所有的音频信号回路都使用了镀金的100μm厚铜箔,并且采用了特殊构成的去胶涂层基板,该基板没有信号线上的抗蚀层。通过排除抗蚀层覆盖带来的容量成分影响,降低图案阻抗,将频率劣化降至最低。通过使用尽可能保持宽度相同且不会形成尖角的光滑曲线的圆形布线图案,细密的音乐信号也能顺畅无阻地流动。


以音质为最重要考虑的原厂定制部件

构成回路的零件,分别是决定放大器音质和音色的重要因素。在Laxxman中,我们大量投入了精心挑选的原创定制零件,包括变压器、电容器、电阻器和端子等,以及线材。这些零件不仅能够发挥高性能,还融入了我们多年积累的技术和经验。在选择每一个零件时,我们进行了多次试听,以实现Laxxman所追求的密度感和不让人感到听觉疲劳的细腻而丰富的音质。

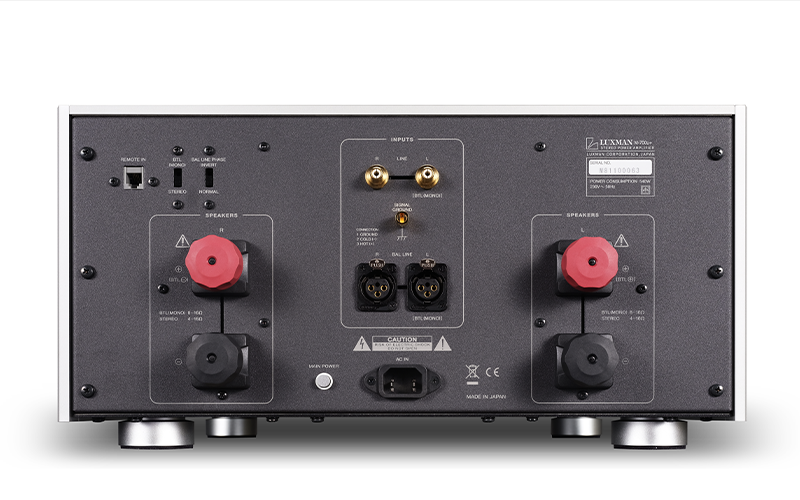

抑制了音质劣化的各类连接端子类

输入输出端子是与其他音频组件进行信号交互的重要且容易导致音质下降的部件,RCA端子采用了具有与零件铜相同高导电率和与黄铜相当硬度的新材料铜合金。实现了不损害信号纯度的连接。此外,对于电源供应口的交流电源入口,选择了经过镀金和低温退火处理的高可靠零件。稳定传输电源能量。
