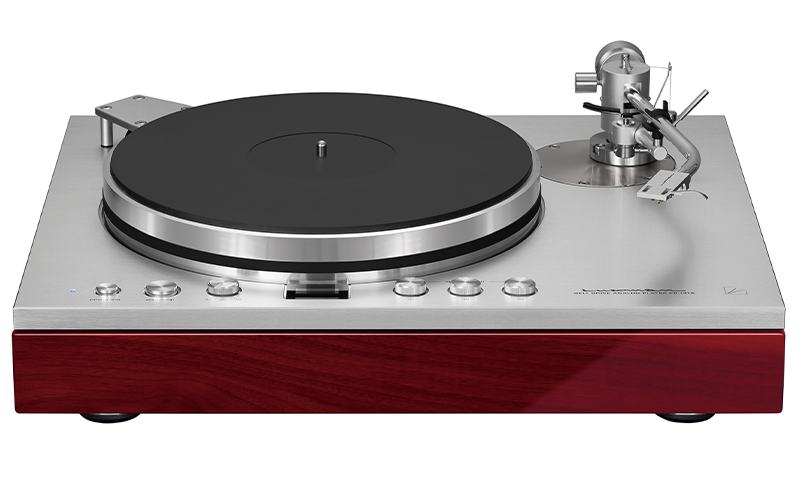

PD-191A
型式
黑胶唱机
驱动系统
皮带传动方式
马达
PID控制无刷直流电机
转盘
机加工铝材、表面处理钻石切割
转数
33 1/3转数,45转数,78转数,3种可调
转数调整范围
±6%(各转数独立可调)
抖晃率
0.04%或更低(WRMS)
唱臂类型
静态平衡S型万向型
唱臂长度
256mm
唱臂跟踪误差角度

±3°或更小

悬垂
16mm,跟踪误差: 1.07°-﹣1.52°
适合唱头重量

4-11g(17-24g含头罩)

高度可调范围
22mm
防滑
0-4g
尺寸mm(WHD)
491×128(至转盘顶部)×399
重量
24.8kg/只
全国统一零售价
¥125000元/台

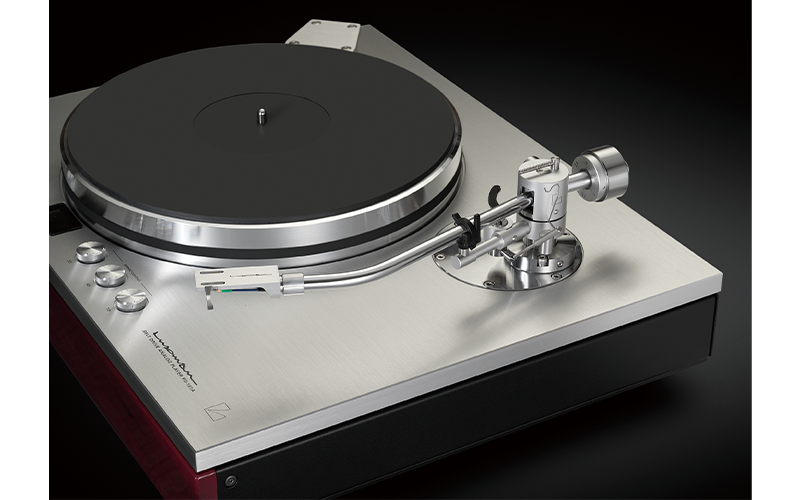

新开发的完全原创唱臂

结合PD-191A 的开发,新设计的唱臂LTA-710 是一款静态平衡型唱臂,采用刀刃技术,轴承具有出色的初始灵敏度。我们开发唱臂已有40多年的历史,这是一个原创部件,从构思到与生产的音频品牌SAEC共同开发,历经两年半才最终完成。通过将有效长度设置为10英寸,它可以抑制跟踪误差并提高针对表面跳动的制动性能,并彻底传输唱头从唱片微槽中拾取的微小音乐信号。它还支持彻底提高播放质量的详细设置,例如唱针压力、防滑和高度调整以匹配安装的唱头,这只有在高机械精度组装的唱臂上才能实现。

*SAEC是SAEC Commerce Co., Ltd.的品牌。

大容量电源驱动无刷直流电机

驱动电机是构成皮带传动模拟播放器系统基础的重要部件,能够使转盘强劲而稳定地旋转。PD-191A将原来的高精度、高扭矩无刷直流电机,由具有高调节性能的浮动安装大容量电源变压器驱动,已更新为针对重盘片量身定制的特殊规格。通过使用在各种条件下始终实现精确且稳定旋转的正弦波 PWM/PID 旋转速度控制程序,以及使用具有优异温度特性的 MEMS 振荡器进行速度校正的高性能参考时钟,极高的精度和稳定性成为可能。安静的旋转。

*PID转速控制:“比例:比例计算”用于快速控制目标转速,“积分:积分计算”:吸收微小误差的控制,“微分:微分计算”:快速波动的控制。在PD-191A中,在驱动电机中实现了高度结合这些控制的程序。

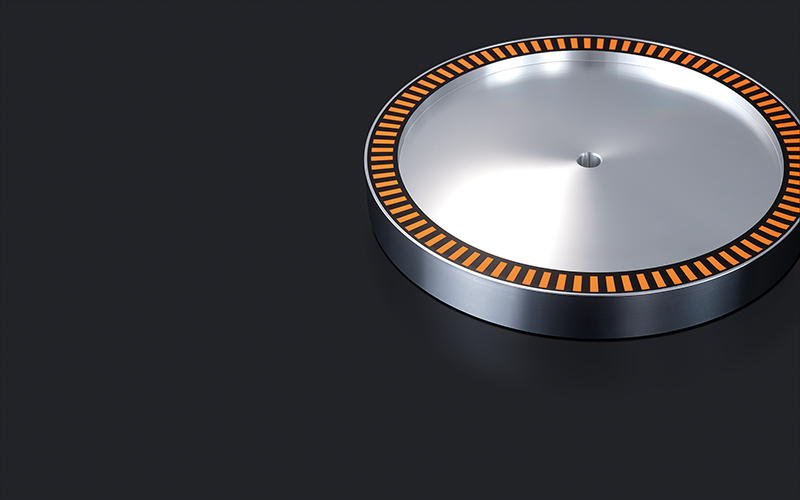

产生巨大转动惯量的重型转盘

PD-191A配备的转盘厚35毫米,重5.2公斤,由极厚的铝块高精度加工而成,并经过钻石切割,散发出美丽的光泽。0.7t/cm2的巨大转动惯量确保旋转平稳有力。支撑转盘重量的主轴部分具有高刚性,直径为16毫米的高硬度不锈钢主轴,底端装有滚珠轴承。轴承结构结合了耐热性和耐磨性优异的PEEK *材料制成的推力轴承和填充有机钼油的黄铜径向轴承,即使在重载荷下也能保持稳定的润滑性,牢固地支撑转盘。由 EPDM *皮带驱动的皮带传动系统,可抗老化并无损耗地传输来自高扭矩无刷直流电机的能量。

*PEEK是聚醚醚酮的缩写,是一种超级工程塑料。

*EPDM是乙烯丙烯二烯三元共聚物的缩写,具有优异的耐老化性能。

追求一体化理想的减振结构

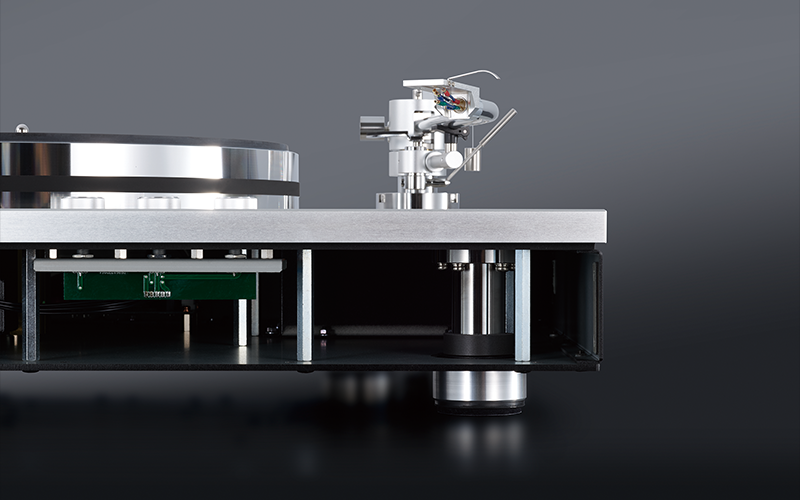

主要部件固定在15mm厚的铝板上,下悬结构成功地实现了高刚性和减振性。电机和电源变压器通过减振橡胶安装在超厚底板上,将敏感信号拾取与振动源隔离,大大提高了机械信噪比(隆隆声)和啸叫性能。

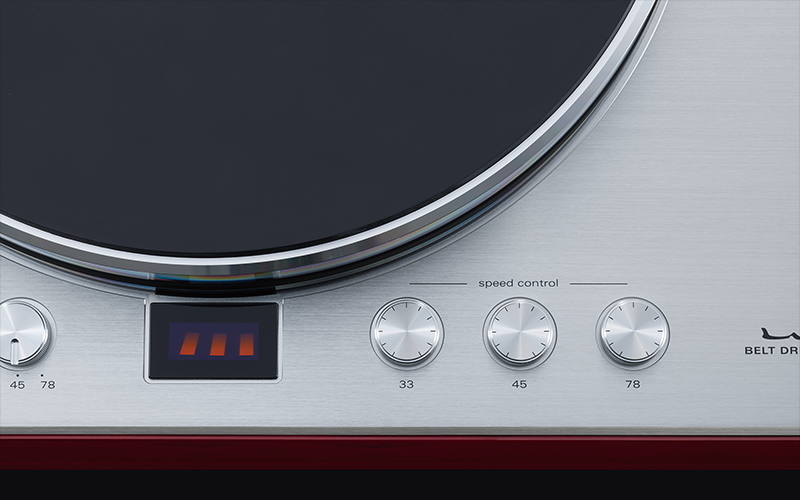

3种转速切换及频闪

PD-191A 支持三种转速:33⅓、45和78。为了校准旋转速度,我们使用 PD-171A 中流行的 LED 照明反射频闪仪。通过将频闪图案演变为高度可见的条纹图案,并为每个旋转速度操作专用的音量,我们可以更可靠、更精确地调整旋转速度。

独特设计的防振部件

为了保持主体水平,PD-191A具有独特设计的大直径绝缘脚垫,高度可调节最大5毫米,并采用具有优异温度特性和耐老化性减振橡胶,将噪音和外部振动阻。此外,标配全新设计的减震橡胶转盘片,其形状经过反复聆听测试后得到优化。

优雅的低重心设计,木质面板

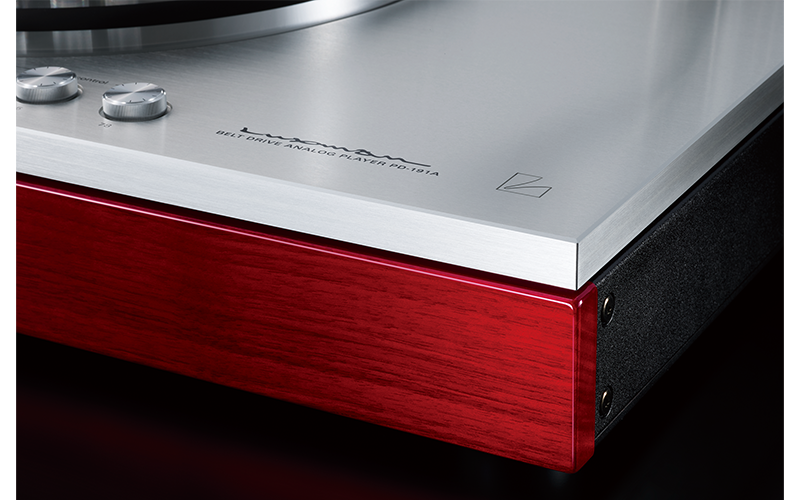

对于每次操作时都要用手触摸的模拟播放器来说,构成外部的材料和表面处理的选择极其重要。PD-191A的外观优雅精致,正面采用红木色木质面板,采用实心天然木材制成,表面具有美丽的光泽,与带有精致拉丝饰面的铝制顶板形成鲜明对比。 此外,通过将电机安装在底架上的方式更换到底部,我们实现了时尚的低重心形式,整体高度比PD-171A 低12毫米。此外,通过将电源、转盘启动/停止、转速切换和调节等操作系统整合在顶部面板上,我们在追求功能美的同时强调易用性。作为单独出售的选件,我们还提供专用的 4 毫米厚亚克力防尘罩,配有凸轮支撑铰链,只需轻触即可打开和关闭。

头壳和唱机线

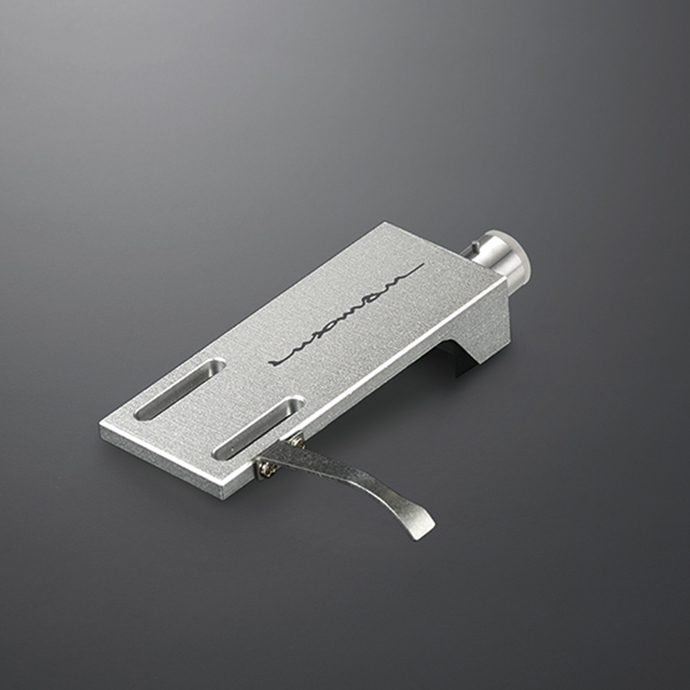

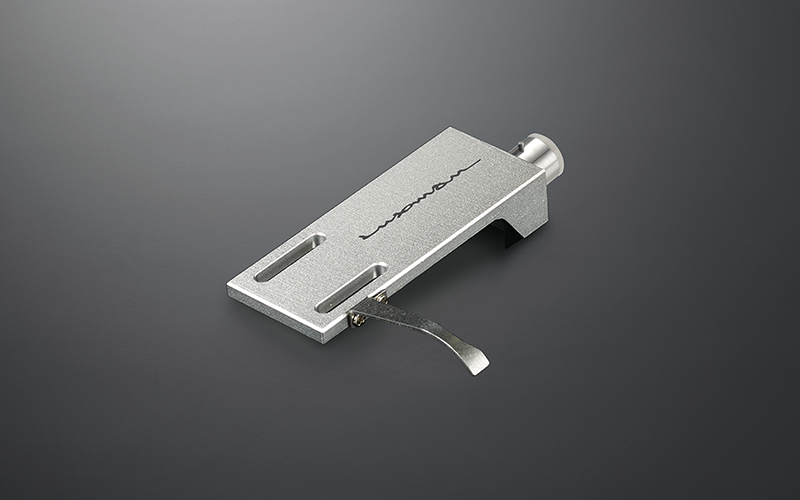

带有 Luxman 标志的轻质原装头壳由加工铝制成,是一种特殊规格,引线使用 DUCC 导体。还包括一个铝制 EP 适配器和一条高品质唱机电缆,带有标准 5P(DIN 型)至 RCA 端子,使用音频级 OFC 线。未来还可以通过更换电缆进行升级。

交流电源插座和电源线

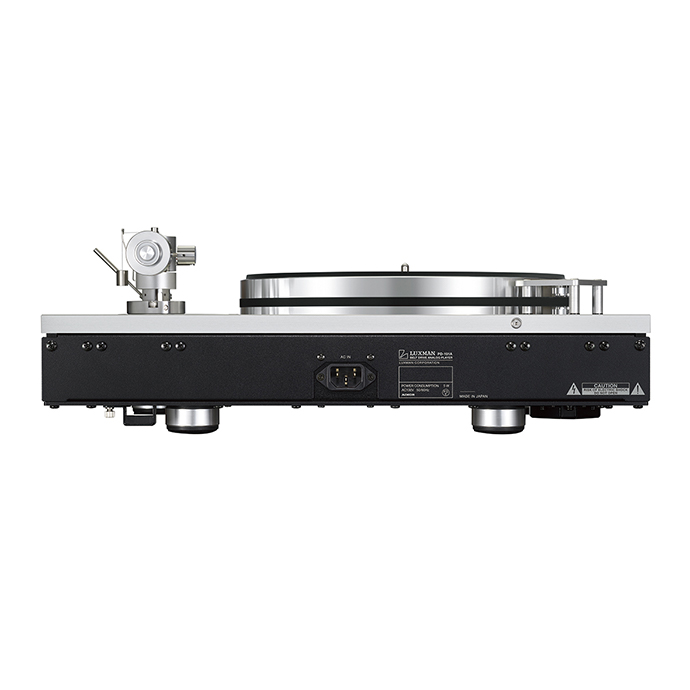

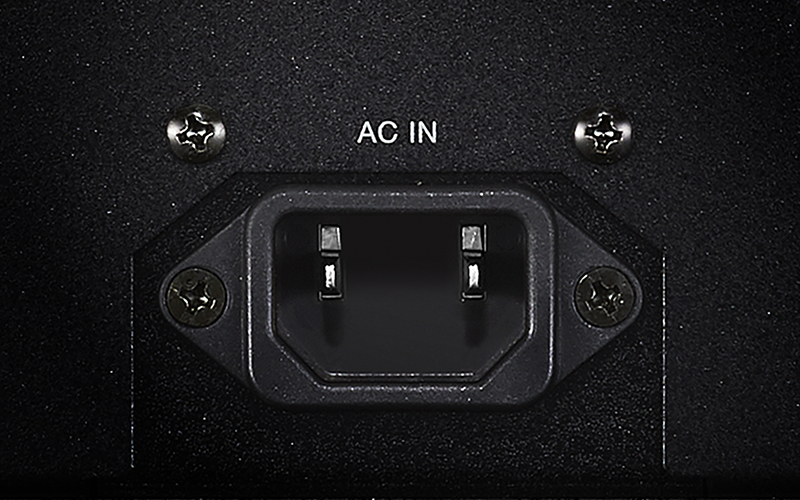

与之前的型号相比,镀金交流入口可降低接触电阻,安装方向相反,结构也得到改进,使整个端子能够支撑电缆的重量。电源线标配高端机型专属的JPA-15000,采用3.5平方高纯度无氧铜(OFC)线材,独特的无扭结构,镀金插头。

有多种选项可扩展您的唱臂

通过将臂底座设计成可更换的独立部件,可以安装不同公司的各种唱臂(9 至 10 英寸)(单独出售的臂底座与 PD-171A/AL 相同)。在主机后部,还提供了一个与12英寸唱臂兼容的外置臂底座(第一个用于SME 3012)(单独出售),以扩展模拟播放的乐趣。
